Аннотация. Данная статья описывает организацию технологии 3D-печати в образовательном процессе. Рассматривается актуальность развития данного направления. А также описываются сложности, которые существуют при реализации технологии 3D-печати на уроках дополнительного образования в общеобразовательных школах.
Ключевые слова: 3D-печать, прототипирование, 3D-моделирование, обучение, дополнительное образование
Прежде всего, следует разделить обучение 3D-печати в школах на две большие составляющие, которые в принципе не могут существовать друг без друга.
Первое – это обучение 3D-моделированию, ведь для того, чтобы напечатать какое-либо изделие, надо иметь предмет для печати. В случае обычной печати этой любой документ, таблица, картинка, фотография, презентация и т.д. В случае 3D-печати – это 3D-модель, которую нужно создать в одном из многочисленных редакторов, например в таком редакторе, как КОМПАС-3Д для создания деталей в промышленности (см. рисунок 1).

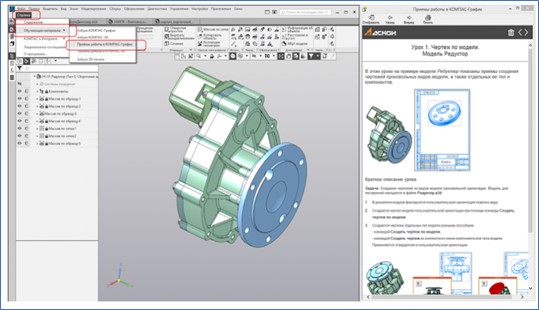

Рис.1. Моделирование в КОМПАС 3D
Зачем нужно современному ребенку заниматься прототипированием? Под прототипированием в 3D-печати подразумевается реализация будущего проекта по чертежу или смоделированному в полной величине или в масштабе объекта с последующим его производством. В рамках дополнительного образования учащиеся реализуют небольшие объекты (проекты) высотой 5-30 см, связанных с предметными областями как физика, технология и информатика.
3D-печать имеет широкий спектр применения как в рамках обучения в школе, так и в дальнейшем профессиональном развитии учащихся (см. схему 1).

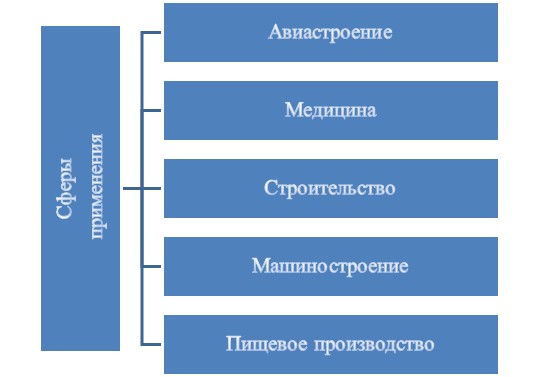

Схема 1. Сферы применения 3D-печати
Авиационное конструирование
В качестве примера рассмотрим создание беспилотного летательного аппарата Polecat (компания Lockheed). Большая часть деталей конструкции в данном проекте реализована через трехмерную печать, что обеспечило быструю сборку и легкую заменимость элементов при износе.
Медицина
Здесь трехмерная печать находит широкое применение: в создании новых клеток и тканей для задач репликации (разработки университета Миссури, где клетки заднего типа фиксируются на специальном биогеле); для протезирования и замены поврежденных участков (скелета, зуба, хрящевых фрагментов); в разработке и создании медикаментов со специальными свойствами.
Строительство
В данной сфере 3D-печать стала активно использоваться с момента разработки быстроотвердаемых смесей и устройств их послойной укладки, что заметно сократило по времени возведение новых зданий и сооружений.
Машиностроение
В оборонном машиностроении с помощью 3D-печати создаются как отдельные компоненты, так и оружие в целом (DefenseDistributed). Имеются отдельные разработки «любителей-оружейников», но такая деятельность преследуется по закону
Пищевое производство
В пищевом производстве это создание особых форм орнаментов для тортов и оригинальных блюд. На рынке появились устройства, работающие сразу с несколькими компонентами.
Использование 3D-печати также можно классифицировать по назначению:
- разработка и изготовление новых конструкций;
- быстрое производство, где существует возможность быстрого изготовления новых деталей. Разумное решение для мелкосерийного или опытного производства;
- подготовка моделей и форм новых заготовок – литейное производство, образцы, полученные технологией 3D-печати служат мастер-моделями гипсовых форм;
- создание прозрачных конструкций в макетировании – позволяет увидеть работу «изнутри», что использовалось в компании Porshe на проектном этапе создания узлов, при анализе движения потока масла в трансмиссии автомобиля. Кроме того, это универсальный инструмент мастера для создания небольших деталей в бытовых, домашних условиях;
- средство быстрого прототипирования – это средство для доводки проектируемых моделей или уже изготовленных для дальнейшего анализа путей решения по уменьшению затрат (исключив многие этапы в подготовке);
- производство запасных/поврежденных элементов – серийное выпускаемые образцы (например, решетки автомобилей, аксессуары для мобильных телефонов, ручки, мебельная фурнитура).
Невзирая на большое количество способов печати, наиболее распространённый и доступный остаётся технология послойного выкладывания пластика (см. рисунок 2).

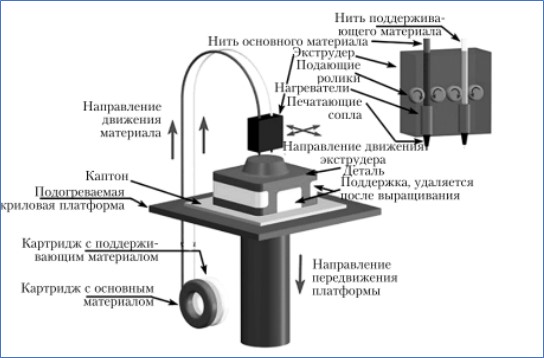

Рис. 2. Схема FDM печати
Для организации учебного процесса по прототипированию в образовательных учреждениях необходимо наличие таких элементов, как:
- Программное обеспечение:
- для создания 3 модели (КОМПАС-3D, Blander, AutoCAD, Fusion360 и т.д.);
- для подготовки объекта к печати, а именно нарезание объекта на слои, создание поддержек при необходимости, настройка параметров принтера (Cura, Slic3r).
- Аппаратное обеспечение. Непосредственно сам 3D принтер, компьютер.
- Расходные материалы (клей для печати, катушки пластика PLA, ABS, HIPS и т.д.).
Актуальность использования средств 3D-печати и моделирования на уроках технологии и в дополнительном техническом образовании школьников растет с каждым годом. В некоторых общеобразовательных учреждениях Москвы и Московской области функционируют кружки по прототипированию, также следует отметить развитие данного направления в дополнительном образовании («Кванториум», IT-кубы и пр.). В связи с высокой перспективностью развития данного направления возникает ряд сложно решаемых проблем, при повсеместной организации кружков по прототипированию, а именно:
- Финансовая – 3D-принтеры являются дорогой техникой. Бюджетные варианты составляют 30-40 тысяч рублей с учетом доставки из других стран (большая часть моделей изготавливают и собирают в Китае). Для развития направления общеобразовательное учреждение должно вкладывать 150-200 тысяч рублей в год, чтобы обучение по прототипированию функционировало (с учётом того, что в образовательном учреждении есть компьютерный класс с должным оборудованием и место(-а), где можно разместить 3D-принтеры).
- Недостаток кадров – сложность заключается в том, что университетов и колледжей не так много в России, которые обучают данному ремеслу именно с педагогической точки зрения. Но в последние годы идёт положительная тенденция по открытию факультетов, в которых вы можете получить знания и навыки по прототипированию (основная часть находится в Москве и Московской области – это прежде всего технические высшие учебные заведения и колледжи, а также педагогические вузы). Существует также нехватка методического сопровождения уроков, связанных с 3D-печатью.
- Обслуживание техники – преподаватель должен понимать в полном объёме механизм работы агрегатов, которые у него стоят в классе (например, замена катушки с PLA пластиком). В данном случае стоит вопрос должен ли учитель уметь устранять небольшие поломки или неисправности техники или же обслуживание оборудования остается на плечах школьных технических специалистов. Данная сложность связана с тем, что специалистов по ремонту не так много и большинство российских продавцов не берутся ремонтировать собственный товар.
- Запасные детали и узлы - в процессе работы могут возникнуть трудности с поиском запасных запчастей для ремонта и обслуживания особенно не у популярных моделей. Следует позаботиться заранее и обеспечить нужным количеством запасных деталей (фитинги, тефлонные трубки, стяжки и др.).
В учебном плане занятий по прототипированию должно уделяться время для участия учащихся в разных конкурсах, олимпиадах, соревнованиях (WorldSkills, олимпиада НТО (направление передовые технологии), городские этапы по информатике или технологии). Без участия в соревнованиях невозможен рост и развитие у учеников, а также снижается мотивация к обучению.
Таким образом можно сказать, что прототипирование, несмотря на сложности, связанные с материальными затратами, несомненно, является тем направлением, обучение которому государству необходимо развивать в общеобразовательных организациях. В текущей реальности открываются все больше и больше вакансий, связанных с направлениями 3D-печати и моделирования. Востребованность специалистов по данному профилю растёт, а технически подкованных студентов и школьников не так много несмотря на то, что техника развивается и инженерия не стоит на одном месте.
